원래 장소:
중국
인증:
CE ROHS

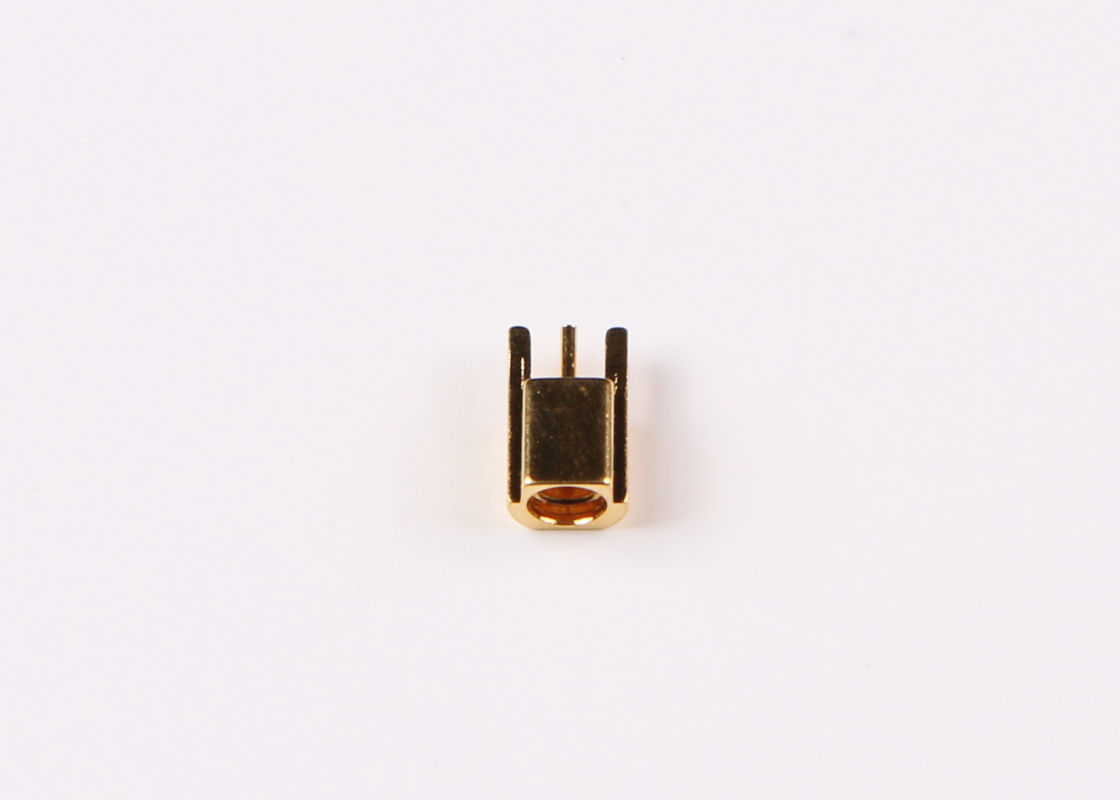

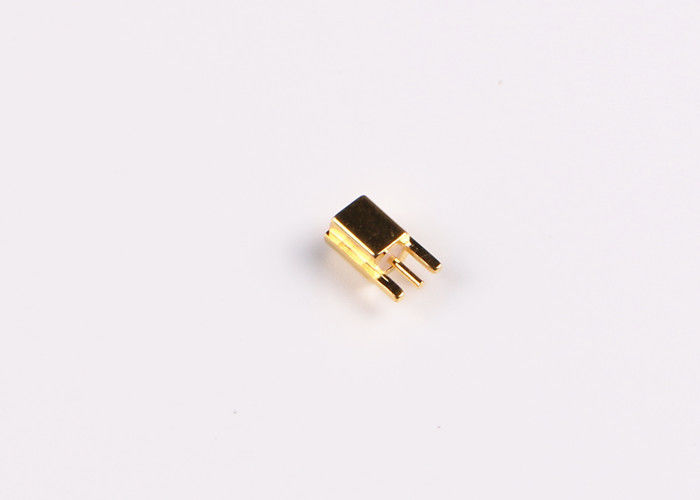

PCB 산을 위한 금에 의하여 도금되는 남성 마개 MCX 똑바른 RF 케이블 동축 커넥터
특징:
- 빨리 감소시킵니다 설치 시간을 짝지어주기스냅에 연결하십시오/차단
- 소형 RG 가동 가능한 반강체 동축 케이블의 광범위를 수용합니다
- MCX 연결관은 유효한 안으로 똑바른 정각 버전, 뿐 아니라, 방수벽, 2개의 구멍 패널, 4개의 구멍 패널 또는 mountless 선택권입니다.
- 고품질과 결합되는 저가.
- DC에서 6개 GHz에 낮은 반영을 가진 광대역 성과.
- 50 옴 임피던스
- 업계 표준 케이블에 그리고 인쇄 회로 기판 장치로 affixement를 위해 유효한
- 반복 가능 성과를 제공하십시오
신청:
유형 MCX RF 연결관은 연결스냅 에를 가진 소형 연결관의 종류입니다. 독특한 임피던스에는 2가지의 유형이 있습니다: 50와 70. 연결관의 특성은 작은 양, 라이트급 선수, 사용하기 편한 간결한 구조에 있습니다. 그들은 GPS, 디지털 방식으로 개인용 컴퓨터에서 널리 이용됩니다 순일, 온갖 라디오 계기, 작은 크기 전자 장비 및 WLAN 체계.
MCX 시리즈 RF 연결관은 장비에 적용합니다 무게와 양의 필요조건이 있는, 가동 빈도 6GHz의 사용 플러그 접속식 디자인을 도달할 수 있습니다 입니다, 공용영역 크기는 SMB에 유사합니다, 그러나 양은 더 작은 대략 30%입니다, 디지털 통신의 요구에 집중적으로 응할 수 있고 소형화한 접촉은 믿을 수 있습니다, 연결합니다 더 빠릅니다.
MCX 연결관의 신청은 집합의 크기, 무게, 성과 및 용이함이 마지막 설계 결정에 모는 고려사항인 곳에 그들입니다. 전형적으로, 이들은 GPS를, 무선 커뮤니케이션 (WLAN와 자동차) 및 자동 포함합니다.
명세:
| 전기 특성 | ||
| 임피던스 | 50 옴 | |
| 주파수 영역 | DC~6GHz | |
| 정격 전압 | 250 VRMS (최대 해수면) | |
| 유전체들 전압 저항 | 750 VRMS (최대 해수면) | |
| 절연 저항 | >=2000MOhm | |
| 접촉 저항 | 외부 지휘자 | <> |
| 중심 지휘자 | <> | |
| VSMR | <> | |
| 물자 & 기계적인 특성 | |||
| 중심 지휘자 | 남성/마개 | 고급장교 | 도금되는 금 |
| 여성/소켓 | Sn P 청동 | 도금되는 금 | |
| 탄력 접촉 | 베릴륨 청동 | 도금되는 니켈 | |
| 포탄/주거 | 고급장교, 스테인리스 | 도금되는 니켈 | |
| 절연체 | PTFE | ||
| 바다표범 어업 반지 | 실리콘고무 | ||
| 내구성 | 500 주기 | ||
| 고분고분한 RoHS | 그렇습니다 |
| 센터 접촉 종료 | 주름 |
| 외부 접촉 종료 | 주름 |
| 짝지어주는 주기 | 500Cycles |
| 접촉 보유 | 10N 분 |
| 케이블 보유 | 100N 분 |
| 짝지어주는 힘 | 최대 13.6N |
| 힘을 연결을 풀기 | 최대 13.6N |
환경 명세:
| 작용 온도 | -30에서 +70 Deg C |
| (짝지워지는) IP 등급 | IP64 |
주:
우리는 내부 연락 제품의 10,000가지의 유형 이상 당신이 사용하고 있는 연결관이 있지 않으며, 당신의 세부사항에 저희에게 연락하는 경우에, ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ect.),) 가지고 있습니다.
직접적으로 당신의 조사를 우리에게 보내세요
