원래 장소:
중국
인증:
CE ROHS

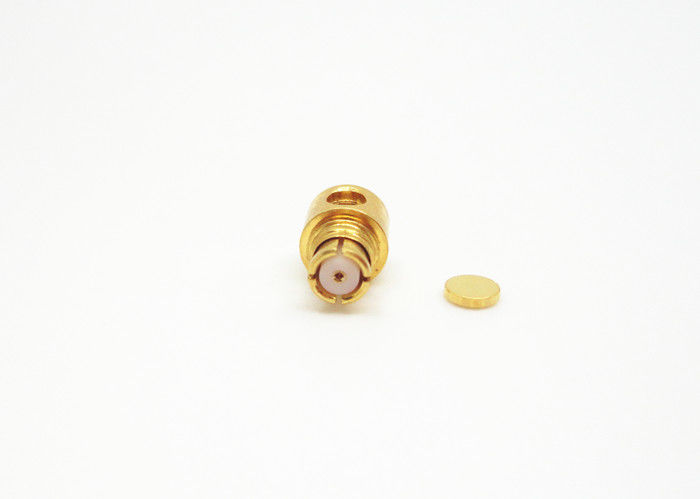

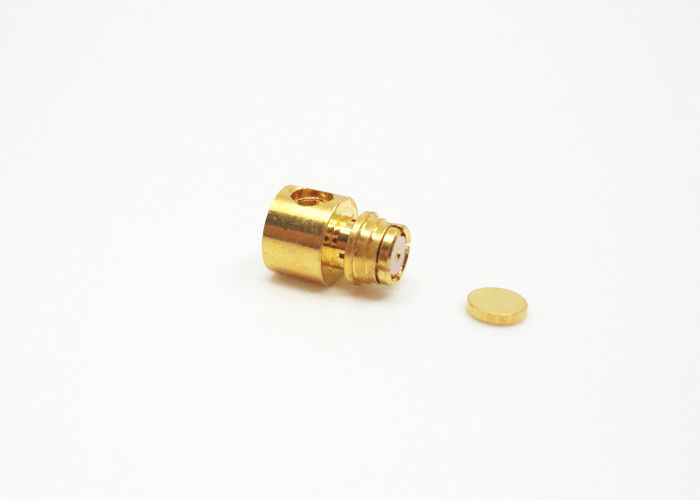

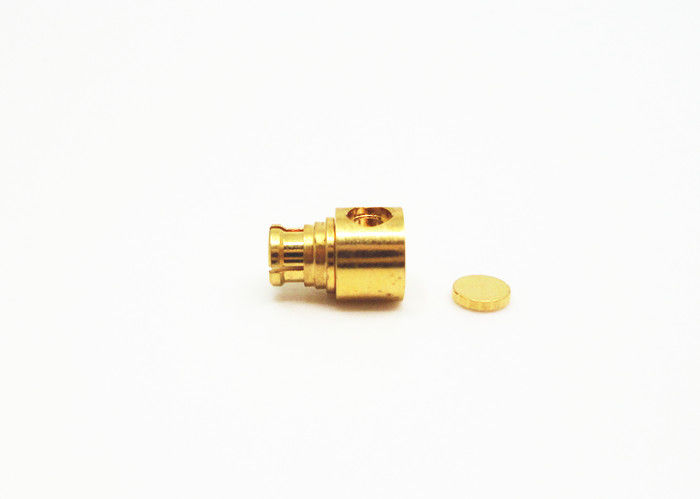

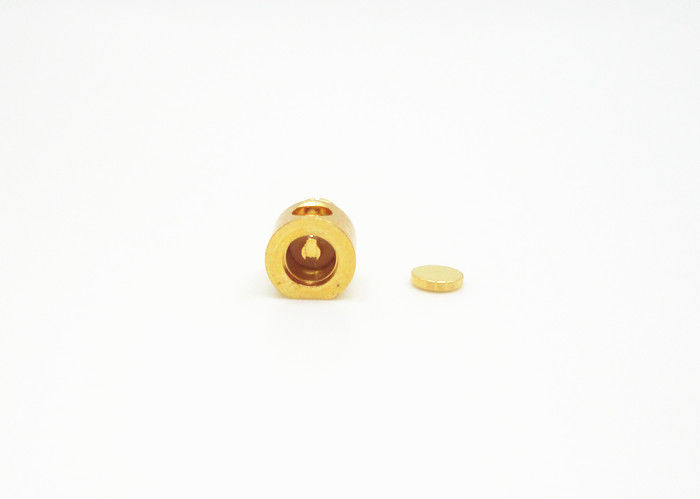

마이크로파 분야를 위한 여성 정각 SMP RF 연결관 동축 커넥터
SMP는 sminiature강요에 또는의 특성을 소형, 경량, 우수한 지진 성과 및 넓게 작동 광대역 비치하고 있는 황급한 연결 RF 동축 커넥터, 등입니다. 30GHz까지 그것의 동작 주파수 (SMP 연결관의 우리의 제품은 40GHz를 도달할 수 있습니다), 및 마개는 3개의 공용영역 모양 가득 차있는 멈춤쇠, 한정된 멈춤쇠를 비치하고 있 구멍을 반반하게 합니다 (를 포함하여 제동에). 포장 조밀도를 유지하고 있는 동안 PCB 산, 케이블 산 및에서 시리즈 접합기는 널에 널, 눈 먼 동료 및 선반 그리고 패널 신청을 내부 연락 해결책을 제공합니다. 높은 신뢰성 모듈 집중의 필요조건을 가진 설치 상황을 신청하십시오.
명세
| 전기 특성 | ||
| 임피던스 | 50Ω | |
| 주파수 영역 | DC~40GHz | |
| 정격 전압 | 170VRMS* | |
| 절연 저항 | ≥2000MΩ | |
| 유전체들 전압 저항 | 500VRMS* | |
| 중심 저항 | 외부 지휘자 | Normal≤2.5mΩ, Sealing≤4mΩ |
| 중심 지휘자 | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| 물자 & 기계적인 특성 | ||
| 중심 지휘자 | 남성 | Sn P 청동, 도금되는 금 |
| 여성 | 베릴륨 청동, 도금되는 금 | |
| 탄력 있는 접촉 | 베릴륨 청동 | 도금되는 금 |
| 포탄과 다른 금속 부속 | 금관 악기 스테인리스 | 금에 의하여 도금되는 패시베이션 |
| 절연체 | 유리 sintering/PTFE/PEI | |
| 신비한 제품 누설 비율 | 1.01325×10-3Pa·cm3/s | |
특징과 이익
| 도금되는 금 |
| 이하 소형 |
| 40 GHz에 DC |
| 소형 사이즈 |
| 강요에 또는 황급한 연결 |
| 가득 차있는 멈춤쇠, 한정된 멈춤쇠는 그리고 구멍을 반반하게 합니다 |
| PCB & 케이블 산 연결관 |
| 남성과 여성, 똑바로와 정각 선택 |
| 가동 가능하기도 하고 반강체 케이블 물자를 위한 산 버전에 케이블을 다십시오 |
| 산 선택실에서 표준형 그리고 신비한, 플랜지 산 & |
신청
- 군
- 안테나
- 광대역
- 항공 우주
- 광대역
- 원거리 통신
- 기계 사용
- 기계 사용
- 실행하는 - 배열 안테나
- 널에 널 내부 연락
세부 설계도
제품 Cataloge:
| RF 접합기 |
| 동축 접합기에 도파관 |
| 유리에 금속 신비한 물개 |
| J30J 시리즈 연결관 |
| 마이크로파 회전하는 합동 |
| RF 케이블 어셈블리 |
| SMA/SSMA RF 연결관 |
| SMP/SSMP RF 연결관 |
| MCX/MMCX RF 연결관 |
| TNC RF 연결관 |
| N는 RF 연결관을 타자를 칩니다 |
| BNC RF ConnectorMillimeter 파 연결관 (2.4mm, 2.92mm) |
포장 세부사항:
* 표준 수출 판지
* 고객 요구에 따라 -
직접적으로 당신의 조사를 우리에게 보내세요
