원래 장소:
중국
인증:
CE ROHS

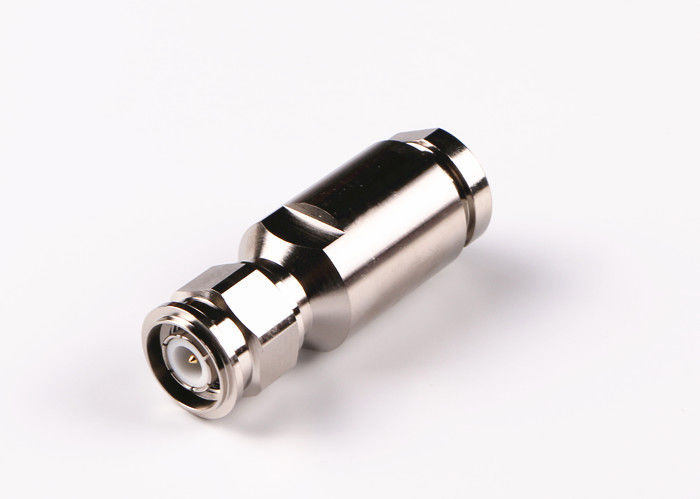

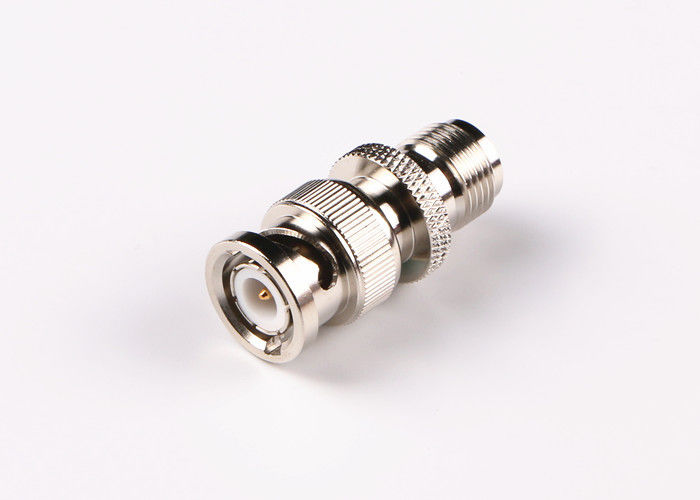

SMA 여성 소켓 RF 동축 커넥터에 똑바른 정각 TNC 남성 여성 마개 연결관
TNC 시리즈 제품은 BNC 연결관의 실을 꿴 버전, 나사의 회전이 mating.TNC 연결관을 위해 DC 11ghZ에서 작동하는 일정한 50ohm 임피던스를 가진 소형의인 TNC RF 연결관 특징으로, 실을 꿴 방수 단위, 거기입니다 TNC 연결관의 2가지의 유형 디자인됩니다: 저가 연결관이 전형적으로 이용하는 던지기와 주조한 성분 표준과 반전 polarity.these는 죽습니다. 성과가 산업 군 급료 제품과 동등한 동안, 이 연결관은 다양한 상용 응용에 사용에 대하 이상적입니다
명세
|
전기 특성
|
||||
|
임피던스
|
50Ω
|
|||
|
주파수 영역
|
DC~4GHz
|
|||
|
정격 전압
|
2500VRMS (최대 해수면)
|
|||
|
유전체들 전압 저항
|
750VRMS (최대 해수면)
|
|||
|
절연 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 지휘자
|
≤6mΩ
|
||
|
중심 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계적인 명세
| 설계 기준 | IEC 60169-17 |
| 고분고분한 RoHS | 그렇습니다 |
| 센터 접촉 종료 | 주름 |
| 외부 접촉 종료 | 주름 |
| 짝지어주는 주기 | 500Cycles |
| 접촉 보유 | 10N 분 |
| 케이블 보유 | 100N 분 |
| 짝지어주는 힘 | 최대 13.6N |
| 힘을 연결을 풀기 | 최대 13.6N |
세부 설계도
신청:
* 기지국
* 네트워크
* 레이다
* 안테나
* 통신
* 컴퓨터
* 고속 케이블 모뎀
* 원거리 통신
* 세포질 이동 전화
* 기계 사용
제품 Cataloge:
| RF 접합기 |
| SMA/SSMA RF 연결관 |
| SMP/SSMP RF 연결관 |
| TNC RF 연결관 |
| N는 RF 연결관을 타자를 칩니다 |
| MCX/MMCX RF 연결관 |
| BNC RF ConnectorMillimeter 파 연결관 (2.4mm, 2.92mm) |
| RF 케이블 어셈블리 |
| 동축 접합기에 도파관 |
| 유리에 금속 신비한 물개 |
| J30J 시리즈 연결관 |
| 마이크로파 회전하는 합동 |
주:
우리는 TNC 연결관의 10,000가지의 유형 이상 당신이 사용하고 있는 연결관이 있지 않으며, 당신의 세부사항에 저희에게 연락하는 경우에, 가지고 있습니다.
