원래 장소:
중국
인증:
CE ROHS

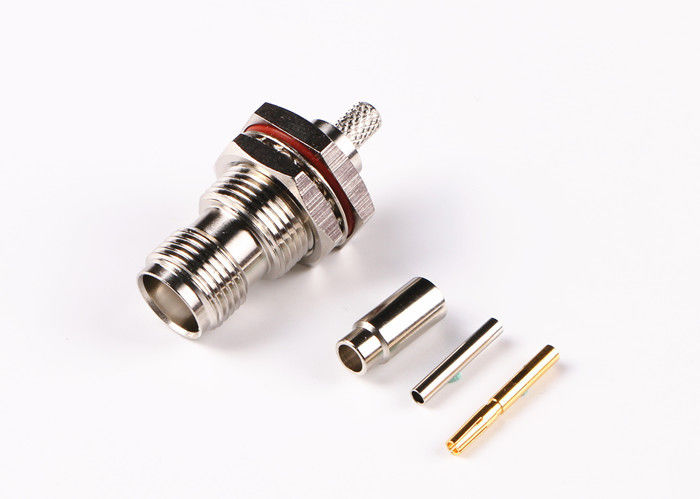

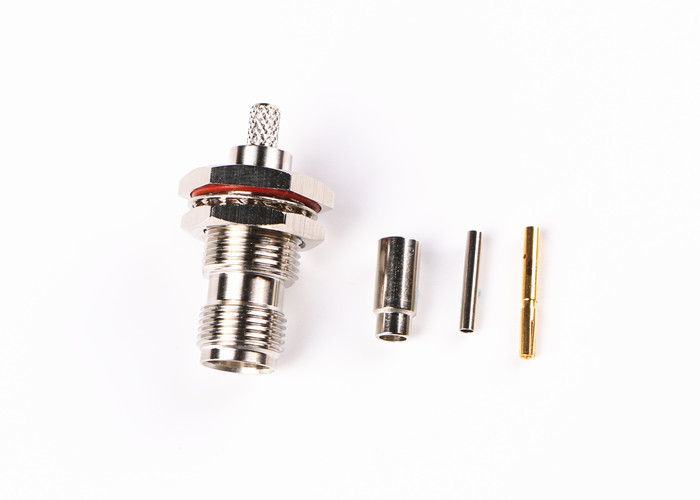

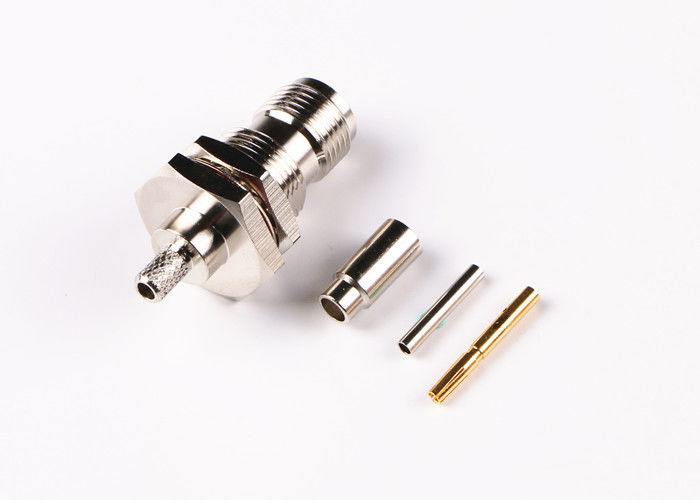

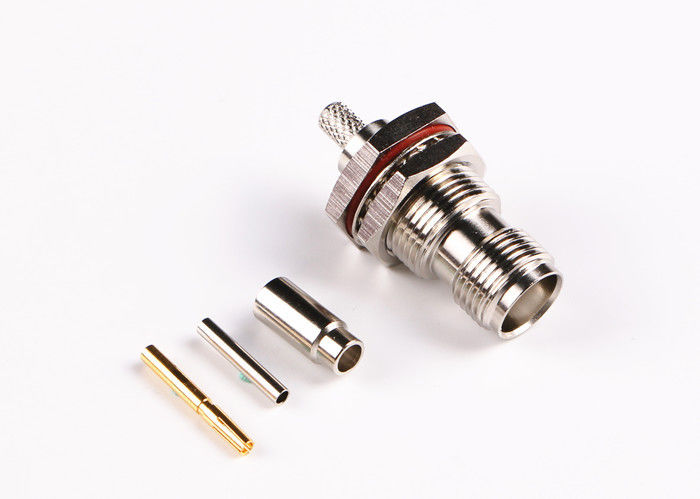

고품질 니켈에 의하여 도금되는 TNC 남성 마개 똑바른 RF 동축 커넥터
특징:
1개의 TNC 시리즈 RF 전자 연결관은 BNC 연결관의 실을 꿴 버전으로 디자인됩니다.
2개의 TNC RF 연결관은 짝지어주기를 위한 나사의 회전을 특색짓습니다. RF TNC 연결관은 fromDC-11ghz를 운영하는 일정한 50ohm 임피던스를 가진 소형의, 실을 꿴 방수 단위 입니다
3개는, 거기 TNC 연결관의 2가지의 유형입니다: 표준과 반전 극성
4개는, 이 저가 도자기 공급자 공장 RF 연결관 전형적으로 죽습니다 이용합니다 던지기와 주조한 성분.
성과는 산업 군 급료 제품과 동등하지 않은 것인 그러나 5개는, 이 RF 주름 연결관 다양한 상용 응용에 사용에 대하 이상적입니다
6개에는, TNC 시리즈 제품 결합하는 whorl의 종류, 그것 자주 있습니다 일 폭이, 결합합니다 믿을 수 있는입니다.
신청:
* 기계 사용
* 기지국
* 네트워크
* 레이다
* 안테나
* 통신
* 컴퓨터
* 원거리 통신
* 세포질 이동 전화
TNC 시리즈 제품은 BNC 연결관의 실을 꿴 버전, 나사의 회전이 mating.TNC 연결관을 위해 DC 11ghZ에서 작동하는 일정한 50ohm 임피던스를 가진 소형의인 TNC RF 연결관 특징으로, 실을 꿴 방수 단위, 거기입니다 TNC 연결관의 2가지의 유형 디자인됩니다: 저가 연결관이 전형적으로 이용하는 던지기와 주조한 성분 표준과 반전 polarity.these는 죽습니다. 성과가 산업 군 급료 제품과 동등한 동안, 이 연결관은 다양한 상용 응용에 사용에 대하 이상적입니다. 안테나 연결, TNC를 위해 널리 이용되는 항공 전자 공학, 방위, 커뮤니케이션 및 일반적인 산업 시장에 있는 많은 신청이 있으십시오. 극성을 반전하거든 75 옴 TNC는 또한 유효합니다.
명세
|
전기 특성
|
||||
|
임피던스
|
50Ω
|
|||
|
주파수 영역
|
DC~4GHz
|
|||
|
정격 전압
|
2500VRMS (최대 해수면)
|
|||
|
유전체들 전압 저항
|
750VRMS (최대 해수면)
|
|||
|
절연 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 지휘자
|
≤6mΩ
|
||
|
중심 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계적인 명세
| 설계 기준 | IEC 60169-17 |
| 고분고분한 RoHS | 그렇습니다 |
| 센터 접촉 종료 | 주름 |
| 외부 접촉 종료 | 주름 |
| 짝지어주는 주기 | 500Cycles |
| 접촉 보유 | 10N 분 |
| 케이블 보유 | 100N 분 |
| 힘을 연결을 풀기 | 최대 13.6N |
| 짝지어주는 힘 | 최대 13.6N |
환경 명세:
| 작용 온도 | -30에서 +70 Deg C |
| (짝지워지는) IP 등급 | IP64 |
세부 설계도
주:
우리는 내부 연락 제품의 10,000가지의 유형 이상 당신이 사용하고 있는 연결관이 있지 않으며, 당신의 세부사항에 저희에게 연락하는 경우에, ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ect.),) 가지고 있습니다.
