원래 장소:
중국
인증:
CE ROHS
특징:

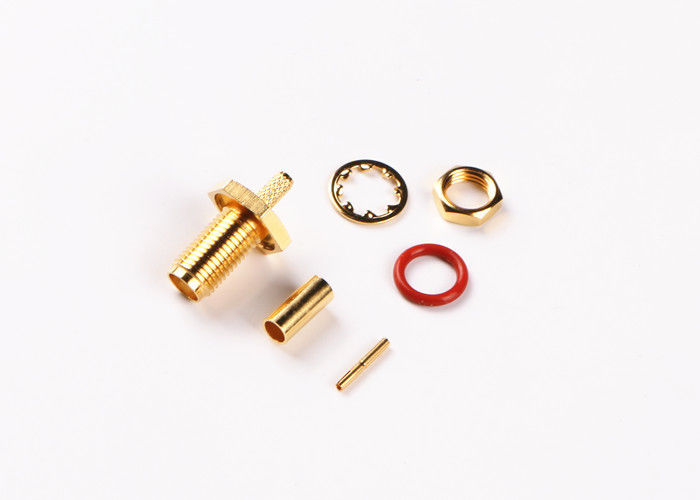

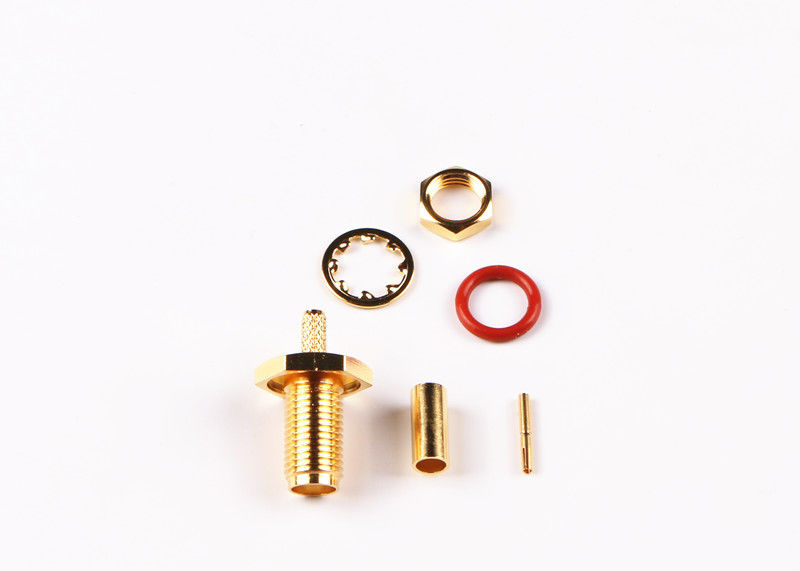

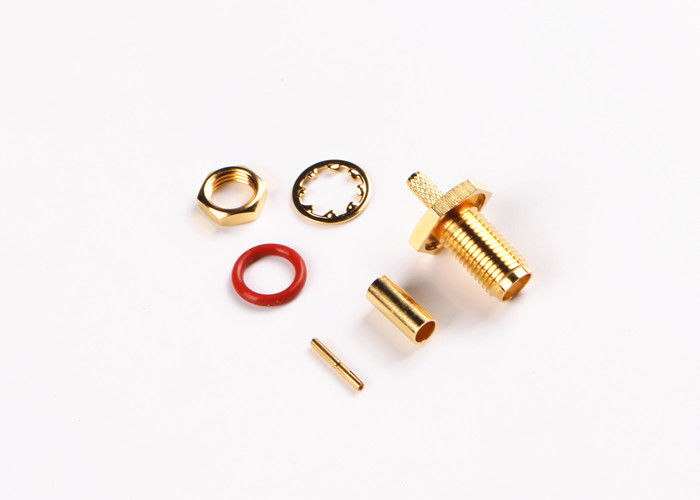

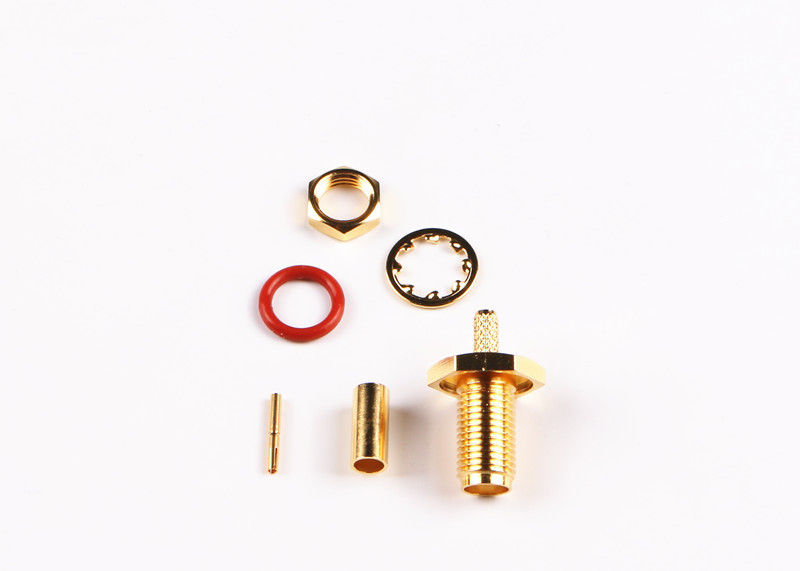

유형 SMA는 넓게 적용되는 작은 크기 실 연결과 더불어 RF 동축 커넥터의 1개의 종류 입니다. 독특한 임피던스는 50ohm입니다. 연결관의 특성은 넓은 주파수 영역, 우수한 성과, 높은 신뢰성에 있습니다. 그들은 WLAN 체계, 제어 프로그램, 마이크로파 장비 및 디지털 통신 체계의 RF 회로에 있는 RF 케이블 또는 원반꼴 안테나 선과 관련하여 이용됩니다. 빈도는 반강체 반 코드 케이블을 이용하여 18GHz까지 일 수 있습니다.
명세:
| 전기 특성 | |||
| 임피던스 | 50Ω | ||
| 주파수 영역 | solf 케이블 DC~12.4GHz도 연결하십시오 | ||
| 반강체 케이블 DC~18GHz도 연결하십시오 | |||
| 정격 전압 | 335VRMS | ||
| 유전체들 전압 저항 | 1000VRMS | ||
| 절연 저항 | ≥5000MΩ | ||
| 중심 저항 | 중심 지휘자 | ≤3.0mΩ | |
| 외부 지휘자 | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| 물자 & 기계적인 특성 | |||
| 중심 지휘자 | 남성 | 도금되는 금관 악기 금 | |
| 여성 | 도금되는 Sn P 청동색 금 | ||
| 탄력 있는 접촉 | 도금되는 베릴륨 청동 니켈 | ||
| 포탄과 다른 금속 부속 | 도금되는 금관 악기 니켈 | ||
| 스테인리스 패시베이션 | |||
| 주름을 잡는 소매 | 도금되는 금관 악기 니켈 | ||
| 절연체 | PTFE | ||
| 바다표범 어업 반지 | 실리콘고무 | ||
| 내구성 | 500 주기 | ||
| 연결의 토크 강화 | 0.79-1.13N .m | ||
신청:
* 항공 우주
* 광대역
* 기계 사용
* 실행하는 - 배열 안테나
* 원거리 통신
* 널에 널 내부 연락
세부사항 더:
제품 Cataloge:
| RF 접합기 |
| SMA/SSMA RF 연결관 |
| SMP/SSMP RF 연결관 |
| TNC RF 연결관 |
| N는 RF 연결관을 타자를 칩니다 |
| MCX/MMCX RF 연결관 |
| BNC RF ConnectorMillimeter 파 연결관 (2.4mm, 2.92mm) |
| RF 케이블 어셈블리 |
| 동축 접합기에 도파관 |
| 유리에 금속 신비한 물개 |
| J30J 시리즈 연결관 |
| 마이크로파 회전하는 합동 |
주:
우리는 SMA 연결관의 10,000가지의 유형 이상 당신이 사용하고 있는 연결관이 있지 않으며, 당신의 세부사항에 저희에게 연락하는 경우에, 가지고 있습니다.
