원래 장소:
중국
인증:
CE ROHS
SMA 시리즈는 시안 엘리트 전자 산업 Co., 주식 회사에 의해 MIL-C-39012에 따라 소형의, 고주파 RF 동축 커넥터, 그것의 종류 발전하고 생성했습니다 입니다. 작은 양의 특성으로, 좋은 대역폭, 우량한 전기 특성. 마이크로파 커뮤니케이션과 마이크로파 측정기의 다른 분야에 있는 널리 이용되는 rf 동축 커넥터입니다. 우리의 회사가 발육된 고성능 연결관은 20GHz에 도달할 수 있습니다.
명세:
| 전기 특성 | |||
| 임피던스 | 50Ω | ||
| 주파수 영역 | solf 케이블 DC~12.4GHz도 연결하십시오 | ||
| 반강체 케이블 DC~18GHz도 연결하십시오 | |||
| 정격 전압 | 335VRMS* | ||
| 유전체들 전압 저항 | 1000VRMS* | ||
| 절연 저항 | ≥5000MΩ | ||
| 중심 저항 | 중심 지휘자 | ≤3.0mΩ | |
| 외부 지휘자 | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| 물자 & 기계적인 특성 | |||
| 중심 지휘자 | 남성 | 도금되는 금관 악기 금 | |
| 여성 | 도금되는 Sn P 청동색 금 | ||
| 탄력 있는 접촉 | 도금되는 베릴륨 청동 니켈 | ||
| 포탄과 다른 금속 부속 | 도금되는 금관 악기 니켈 | ||
| 스테인리스 패시베이션 | |||
| 주름을 잡는 소매 | 도금되는 금관 악기 니켈 | ||
| 연결의 토크 강화 | 0.79-1.13N .m | ||
| 내구성 | 500 주기 | ||
| 바다표범 어업 반지 | 실리콘고무 | ||
| 절연체 | PTFE | ||
이점:
1. SMA RF 연결관은 단순히 납땜하거나 요구된 주름을 잡기 없이 2개의 연결관을, 함께 조여서 고품질과 빠른 조합입니다
2. SMA 전기 연결관은 마이크로파, 안테나 및 테스트 기계 사용 등을 위해 널리 이용됩니다
3. SMA RF 연결관은 18 GHz까지 소형 크기, 진동 증거 및 넓은 주파수 영역을 가진 실을 꿰 연결 RF 동축 커넥터입니다
4. SMA RF 연결관은 유효한 안으로 빠릅니다 연결합니다, 강요에 또는 표준 인터페이스, 똑바른, 90도 버전, 뿐 아니라 방수벽, 또는 4개의 구멍 패널 윤곽
신청:
*Network
*Radar
*Automotive
*Satcom
*Computer/LANs
*Broadband
*Instrumentation
* 실행하는 - 배열 안테나
*Telecommunications
*Aerospace
*Board-to-board 내부 연락

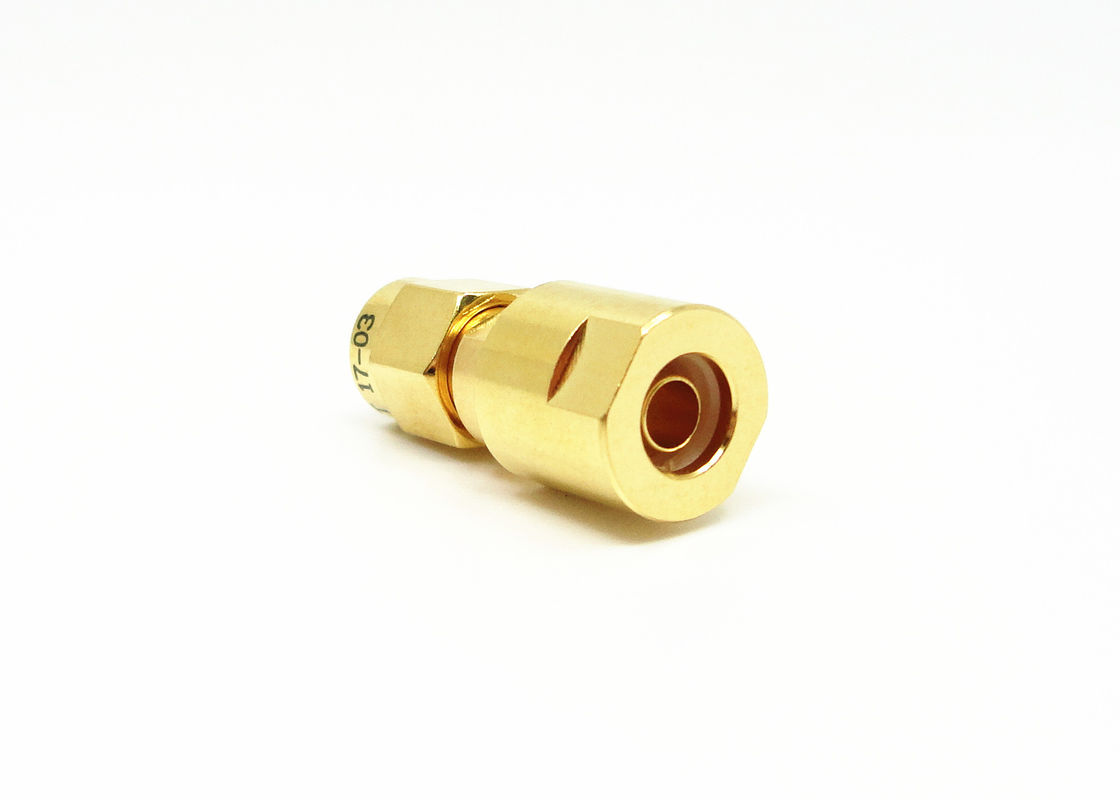

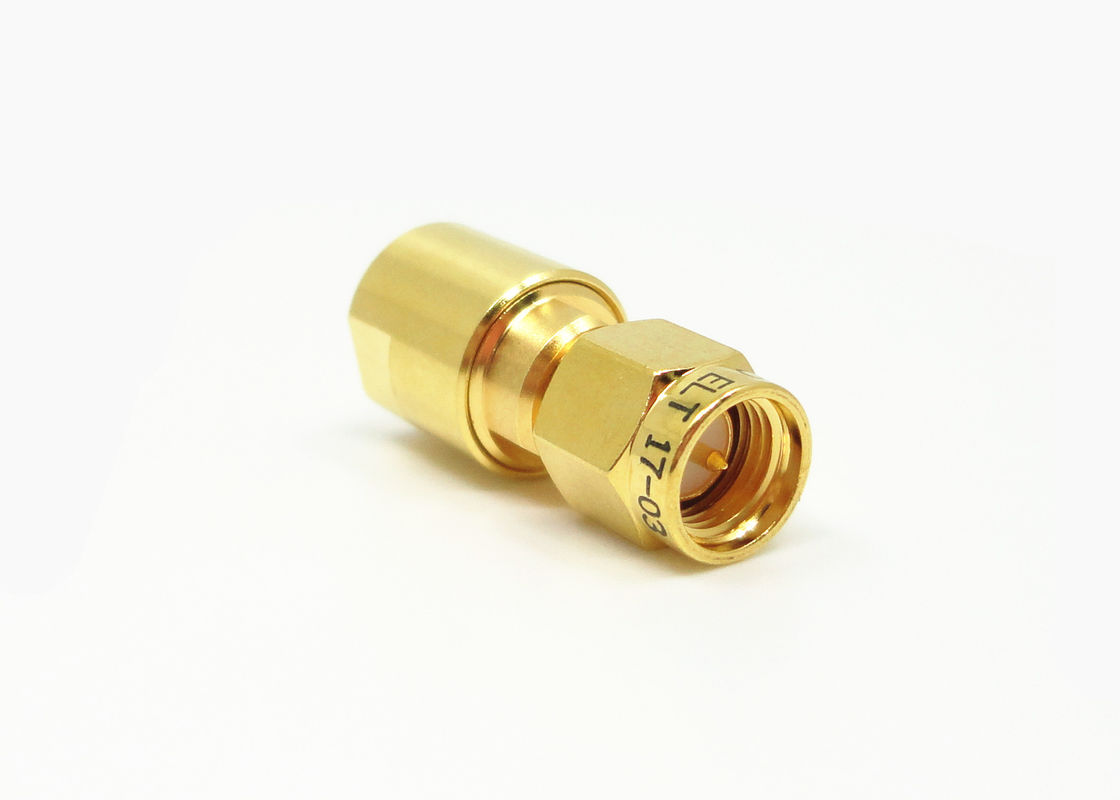

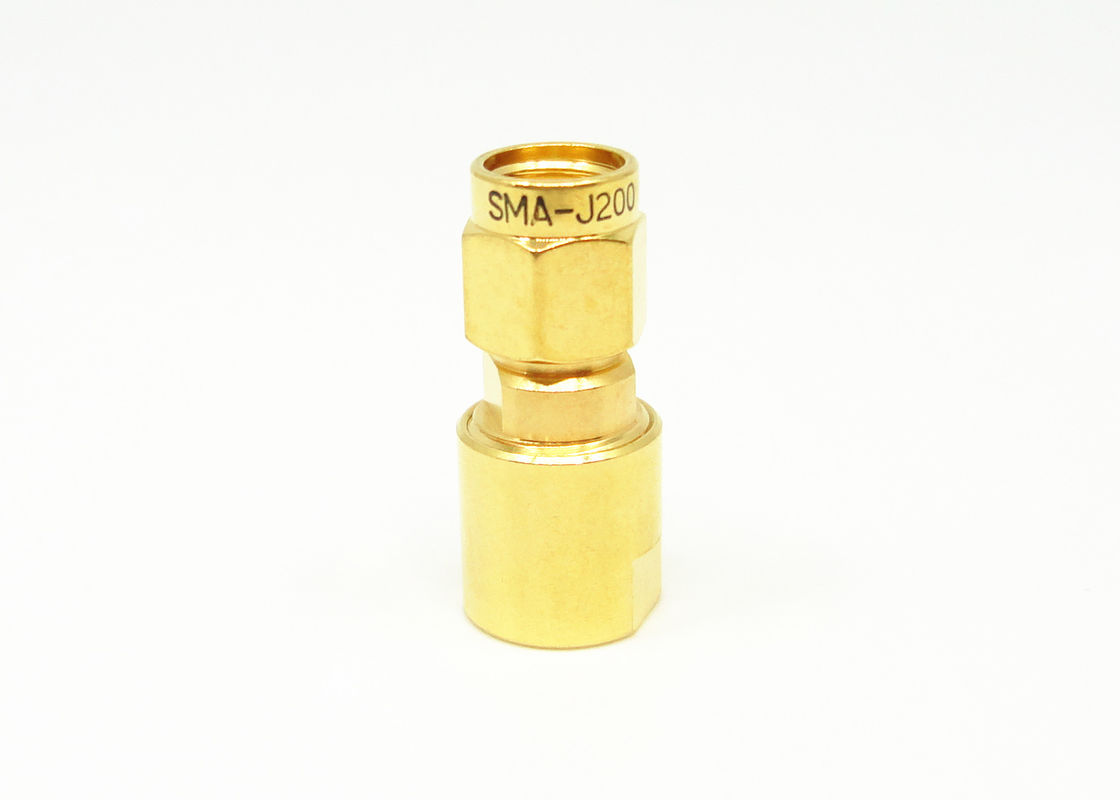

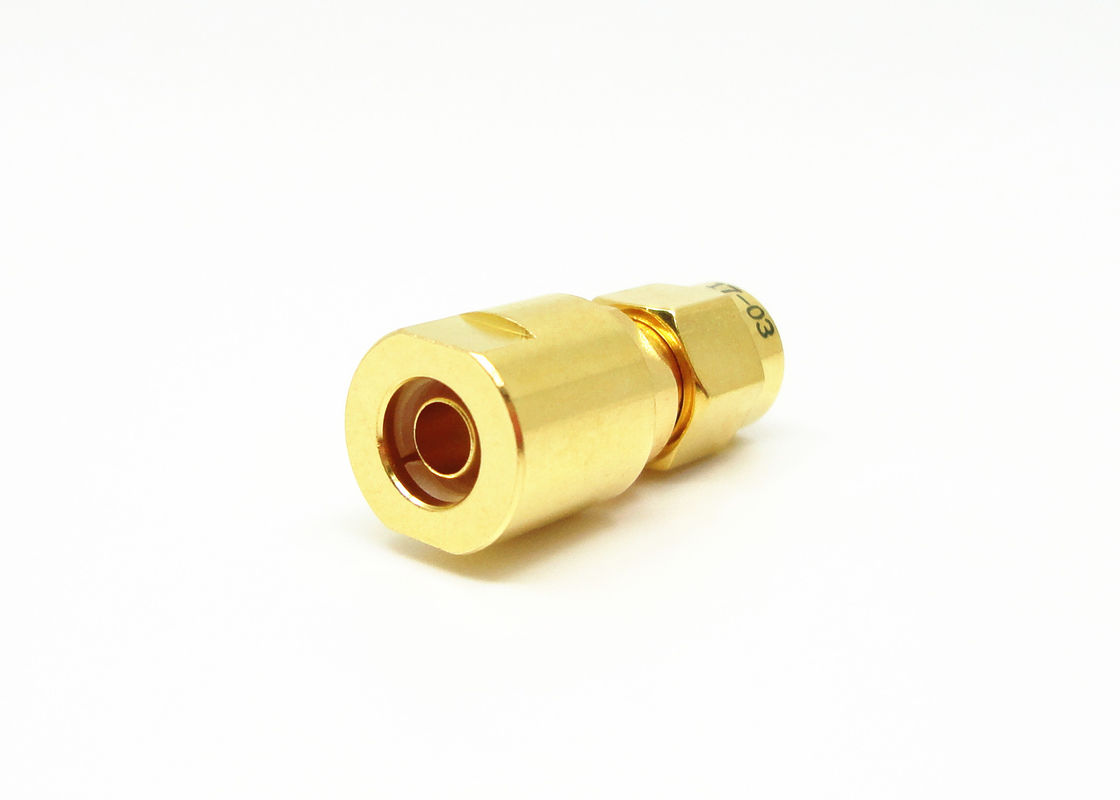

상세한 이미지:
| 모형 아니. | 묘사 | 길이 (mm) | 케이블 유형 |
| SMA-J200 | LMR200 케이블을 위한 SMAmale 연결관 | 23 | LMR200 |
| SMA-J416G | MF147 케이블을 위한 스테인리스 SMA male형 커넥터 | 22.2 | MF147B |
| SMA-417G | CXN3499 케이블을 위한 스테인리스 SMA male형 커넥터 | 24.2 | CXN3499 |
포장 세부사항:
* 표준 수출 판지
* 클라이언트의 필요조건에 따라 -
주:
우리는 연결관의 10,000가지의 유형 이상 당신이 사용하고 있는 연결관이 있지 않으며, 당신의 세부사항에 저희에게 연락하는 경우에, 가지고 있습니다.
직접적으로 당신의 조사를 우리에게 보내세요
