원래 장소:
중국
인증:
CE ROHS
고급 품질 피메일 잭 곧은 수용부 SMA 땜납 고주파 동축 커넥터
SMA 시리즈는 일종의 소형, 고주파 고주파 동축 커넥터입니다, 그것이 MIL-C-39012에 따라 개발되고 생산됩니다. 소용적, 좋은 대역폭, 뛰어난 전기 특성의 특성으로. SMA는 마이크로파 통신과 전자 레인지 측정기의 다른 분야에 가장 폭넓게 사용된 고주파 동축 커넥터입니다.우리의 기업에 의해 개발된 고성능 연결기는 20GHz까지 오를 수 있습니다.
상술 :
| 전기 특성 | |||
| 임피던스 | 50Ω | ||
| 주파수 범위 | 솔프 케이블 DC~12.4GHz와 연결하세요 | ||
| 세미 리지드 케이블 DC~18GHz와 연결하세요 | |||
| 정격 전압 | 335VRMS | ||
| 유전체 전압저항 | 1000VRMS | ||
| 절연 저항 | ≥5000MΩ | ||
| 센터 저항 | 중앙 컨덕터 | ≤3.0mΩ | |
| 외부 전도체 | ≤2.0mΩ | ||
| 전압 정재파비 | ≤1.3 | ||
| 재료와 기계적 특성 | |||
| 중앙 컨덕터 | 말레 | 도금처리된 놋쇠로 만든 금 | |
| 여성 | 도금처리된 스킨-P 동메달 금메달 | ||
| 탄력성 접촉 | 베릴륨 브론즈 니켈은 도금처리했습니다 | ||
| 샐과 다른 금속 부품류 | 도금처리된 놋쇠로 만든 니켈 | ||
| 녹슬지 않는 패시베이션 | |||
| 크림핑 슬리브 | 도금처리된 놋쇠로 만든 니켈 | ||
| 절연체 | PTFE | ||
| 밀봉 링 | 실리콘 고무 | ||
| 내구성 | 500이지 사이클 | ||
| 연결의 조임 토크 | 0.79-1.13N .Ｍ | ||
환경 규격 :
| 작동 온도 | +85Deg Ｃ에 대한 -40 |

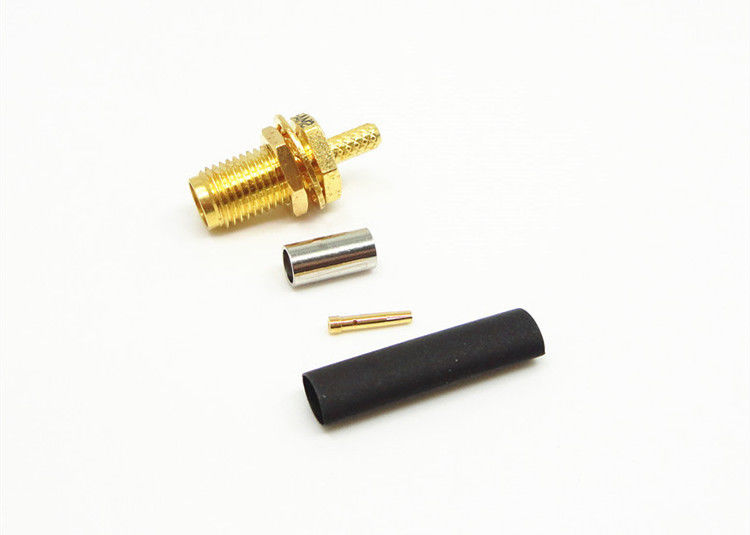

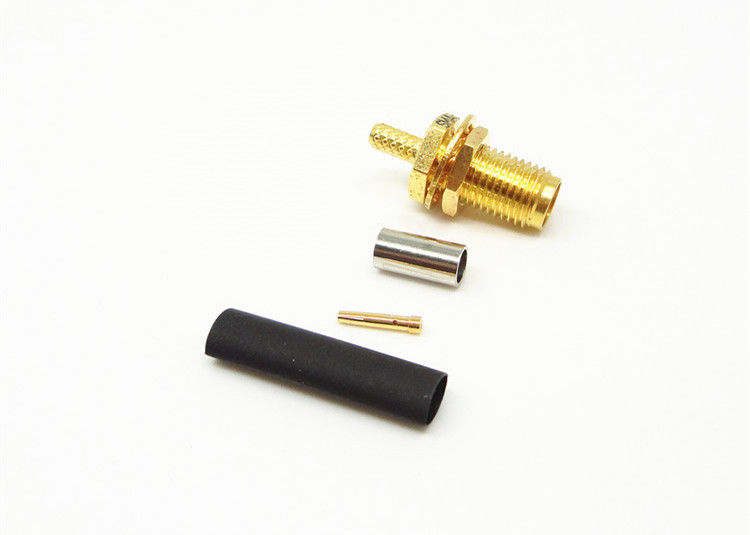

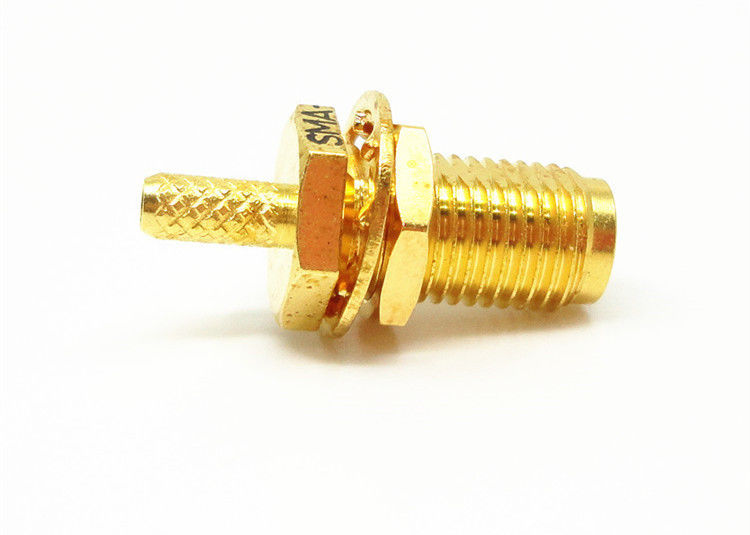

제품 상세 :
특징 :
1, SMA 알에프 커넥터가 이용 가능한 안에 빠르고 연결됩니다, 푸쉬 온 또는 표준 인터페이스, 곧, 90 급 버전, 칸막이와 더불어 또는 4가지 홀 패널 구조
2, SMA 알에프 커넥터가 어떤 납땜 또는 크림핑이 요구되지 않는 채로, 함께 단순히 스크류링 두 연결기의 고급 품질과 빠른 조합입니다
3, SMA 전기 커넥터가 넓게 전자 레인지, 안테나와 테스트중인 계측기 기타 등등을 위해 사용됩니다
4, SMA 알에프 커넥터가 소형 사이즈, 방진되고 넓은 주파수 범위 최고 18까지 기가헤르츠와 나사 커플링 고주파 동축 커넥터입니다 (우리의 SMA 알에프 커넥터가 20GHz일 수 있습니다)
애플리케이션 :
* 광대역
* 계측기
* 안테나
* 텔레콤
* 항공 우주
* 광대역
* 계측기
* 페이즈드 어레이 안테나
* 원거리 통신
* 보드 투 보드 내부연락
제품 목록 :
| RF 어댑터 |
| SMA / 확산 스팩트럼 다원 접속 알에프 커넥터 |
| SMP / SSMP 알에프 커넥터 |
| TNC 알에프 커넥터 |
| 앤형 알에프 커넥터 |
| MCX / MMCX 알에프 커넥터 |
| BNC RF 커넥터밀리메테르 물결 연결기 (2.4mm, 2.92 밀리미터) |
| RF 케이블 어셈블리 |
| 동축 어댑터에 대한 도파관 |
| 유리-금속 밀봉 씰 |
| J30J 직렬 커넥터 |
| 전자 레인지 회전식 결합 |
기록 : 당신이 사용하고 있는 연결기가 발견되지 않고 당신의 세부 사항으로 우리에 연락하면, 우리는 4000 이상 종류의 연결된 상품을 갖.
