원래 장소:
중국
인증:
ISO9001 SGS-ROHS2.0

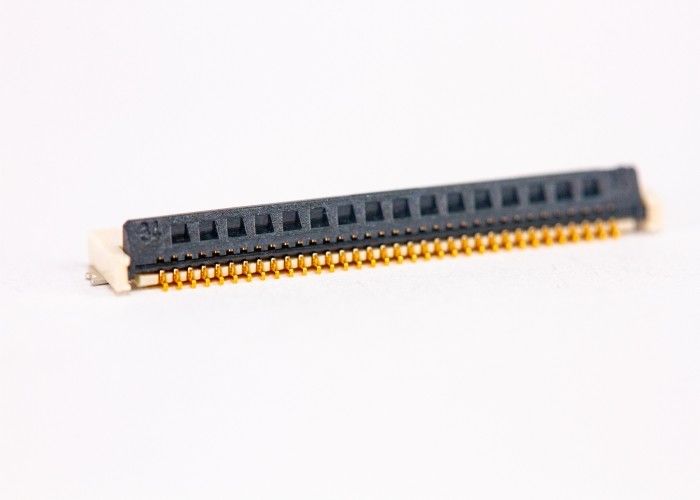

0.5MM 피치 플라스틱 고도 1.8MM 6-70PIN 정면 열려있는 정면 자물쇠 유형 이중 면 접촉 FPC/FFC 연결관
가동 가능한 평면 케이블, 또는 FFC는, 편평하기도 하고 가동 가능한 편평한 단단한 지휘자와 더불어 전기 케이블의 어떤 다양성든지 나타납니다. 가동 가능한 평면 케이블은 가동 가능한 전자공학의 유형입니다. 그러나, 기간 FFC는 보통 수시로 노트북과 휴대폰 같이 고밀도 전자 신청에서 찾아낸 극단적으로 얇은 평면 케이블을 나타납니다. 이것이 기술하기 위하여 더 정확하게 식각해 또는 통합하는 성분이 가동 가능한 물자에 및 건축되는 인쇄된 회로 이용되다 그러나, 때때로 FFC의 아무 유형나를 위해 부정확하 사용된 기간 FPC (가동 가능한 인쇄된 회로)는 동등합니다 약간. FFCs는 어떤 성분도 없이 보통 똑바른 연결입니다.
제품 설명
| 정격 전압 | 50V (AC/DC) |
| 정격 현재 | 0.5A/PIN |
| 케이블 보유 | >0.3N/PIN |
| 접촉 임피던스 | 최대 100mΩ |
| 절연 저항 | 50MΩ 분 |
| 케이블 간격 | 0.2mm+/-0.02mm |
| 용접 방법 | SMT 자동적인 헝겊 조각 |
| 포장 | SMT 헝겊 조각 테이프 포장을 위해 적당한 |
| 패킹 양 | 3000PCS/volume |
물자 구성:
구조 디자인 기계장치:
1) 시리즈 이름 시리즈: 피치 0.3mm FFC/FPC는 옆 연결관 (H=0.9mm) 후방 교체 자물쇠 연결관 접촉 이중으로 합니다
2) PIN 위치 PIN 위치: 제품 그림이 그림을 볼 것을 보십시오
3)는 유형 접촉을 접촉합니다: 이중 면 접촉 두 배 측 접촉
4) 끝 모양 TML 납땜 유형: SMT 유형
5) FPC 두꺼운 PCB 간격을 위해 적당한: T=0.2±0.02mm
6) Spec. 도금: 제품 그림이 그림을 볼 것을 보십시오
7)는 coplanarity Coplanarity를 납땜합니다: 0.10mm MAX
성능 매개변수:
1) 표준 상태 표준 상태:
작용 온도: -40 ~ +85°C 응축 접속점 없음. 얼음 이슬 없는 얼음 조건 하에서
B는 습도 가동 습도를 사용합니다: 20-85%RH
C 저장 온도 저장 온도: -10 ~ +50 ° C 응축 접속점 없음. 얼음 이슬 없는 얼음 조건 하에서
D 득점방해 습도 저장 습도: 20~85%RH
2) 평가된 전압 등급 전압: 주위 온도 20 ° C 50V (AC/DC) 주위 온도 20°C 50V (AC/DC)
3) 평가된 현재 등급 현재: 주위 온도 20 °C 0.5A/PIN 주위 온도 20°C 0.5A/PIN
