원래 장소:
중국
인증:
ISO9001 SGS-ROHS2.0

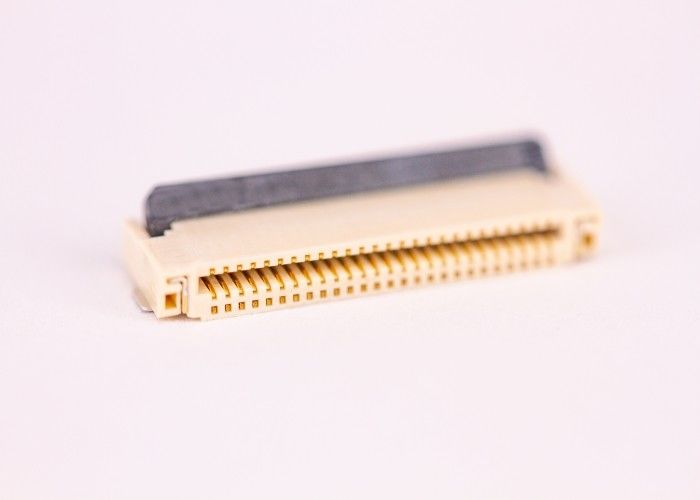

0.5MM 피치 플라스틱 고도 1.8MM 6-70PIN 정면 열려있는 정면 자물쇠 유형 이중 면 접촉 FPC/FFC 연결관
| 접촉의 수 | 45 |
| 접촉 물자 | 인광체 청동 |
| 피치 | 0.5mm |
| 설치 유형 | 지상 산 |
| 성 | 여성 |
| 종료 유형 | ZIF 정상 접촉 |
| 몸 오리엔테이션 | 정각 |
| 현재 등급 | 500mA |
| 전압 등급 | 50의 볼트 ac |
| 시리즈 | FH12 |
| 행 수 | 1 |
| 접촉 도금 | 금 |
| 주거 물자 | PPS·폴리아미드 |
| 최대 작동 온도 | +85°C |
| 종료 방법 | 땜납 |
| 최소한도 작용 온도 | -40°C |
제품 설명
| 정격 전압 | 50V (AC/DC) |
| 정격 현재 | 0.5A/PIN |
| 케이블 보유 | >0.3N/PIN |
| 접촉 임피던스 | 최대 100mΩ |
| 절연 저항 | 50MΩ 분 |
| 케이블 간격 | 0.2mm+/-0.02mm |
| 용접 방법 | SMT 자동적인 헝겊 조각 |
| 포장 | SMT 헝겊 조각 테이프 포장을 위해 적당한 |
| 패킹 양 | 3000PCS/volume |
물자 구성:
구조 디자인 기계장치:
1) 시리즈 이름 시리즈: 피치 0.3mm FFC/FPC는 옆 연결관 (H=0.9mm) 후방 교체 자물쇠 연결관 접촉 이중으로 합니다
2) PIN 위치 PIN 위치: 제품 그림이 그림을 볼 것을 보십시오
3)는 유형 접촉을 접촉합니다: 이중 면 접촉 두 배 측 접촉
4) 끝 모양 TML 납땜 유형: SMT 유형
5) FPC 두꺼운 PCB 간격을 위해 적당한: T=0.2±0.02mm
6) Spec. 도금: 제품 그림이 그림을 볼 것을 보십시오
7)는 coplanarity Coplanarity를 납땜합니다: 0.10mm MAX
성능 매개변수:
1) 표준 상태 표준 상태:
작용 온도: -40 ~ +85°C 응축 접속점 없음. 얼음 이슬 없는 얼음 조건 하에서
B는 습도 가동 습도를 사용합니다: 20-85%RH
C 저장 온도 저장 온도: -10 ~ +50 ° C 응축 접속점 없음. 얼음 이슬 없는 얼음 조건 하에서
D 득점방해 습도 저장 습도: 20~85%RH
2) 평가된 전압 등급 전압: 주위 온도 20 ° C 50V (AC/DC) 주위 온도 20°C 50V (AC/DC)
3) 평가된 현재 등급 현재: 주위 온도 20 °C 0.5A/PIN 주위 온도 20°C 0.5A/PIN
