QSFP14 광학적인 단위를 위한 QSFP 감금소 SFP 감금소 연결관 단 하나 항구
1. QSFP 개관:
Pluggable 쿼드 작은 모양 요인은 (QSFP) 콤팩트, 자료 통신 신청에 사용된 뜨겁 pluggable 송수신기입니다. 형태 인자 및 전기 공용영역은 작은 형태 인자 위원회의 후원으로 다 근원 계약 (MSA)에 의해 지정됩니다. 그것은 광학 섬유 케이블 또는 활동 수동적인 전기 구리 연결에 네트워킹 기계설비를 (서버와 스위치와 같은) 조화시킵니다. 공동으로 많은 네트워크 구성요소 납품업자가 개발하고 지원한 기업 체재이어, QSFP+를 위한 그리고 100개의 Gbit/s 연결에 사용된 QSFP28로 알려져 있는 4x28 Gbit/s의 고가에 QSFP와 4x10 Gbit/s를 위한 4x1 Gb/s에서 전송율을 허용하.
통합 연결관 (전기 공용영역)의 유무에 관계없이 일 수 있는 ITproduce QSFP 감금소;
고속에 의하여 거리, 섬유 전달하는, 사용자 필요는 QSFP 송수신기, 전기 공용영역 및 QSFP 감금소에 광 신호 또는 전기 신호를 필요합니다;
QSFP 감금소는 실제로 보호 감금소, 많은과 더불어 EMI, 한 조각 구리 합금 물자를 위한, 열 분산 구멍, 설치 Pin (구멍 또는 강제 맞춤 PIN를 통해), 빛파이프 및 열 싱크입니다.
2. QSFP 감금소 특징
한 조각, 구리 합금 건축
QSFP14 송수신기를 가진 동료
단 하나 다 항구 (패널 산) 감금소에 유효한
QSFP 연결관/공용영역 및 감금소를 가진 편리한 장비
겹 후에 봄 손가락을 통해 낮은 방출 디자인 – 처음부터 끝까지 통과할 것이다 방사선을 위한 오프닝 없음
강화된 송수신기 걷어차기 밖으로 봄
널 구멍을 접대하는 개량된 압박 적합 보유 및 접촉을 위한 3D 발 디자인
간단하고 빠른 임명/제거
감금소가 제거될 때 손상을 입히지 않는 널 구멍을 접대하십시오
유효한 연결관과 감금소
감금소에 압박 적합 또는을 통하여 구멍 땜납 지도
개인적으로 또는 장비 (SFPK 시리즈)로 유효한
모든 QSFP에 열전달 창은 표면을 감금합니다
지원 MSA 고분고분한 주인 널 배치 및 송수신기 디자인
3. 주문화 서비스

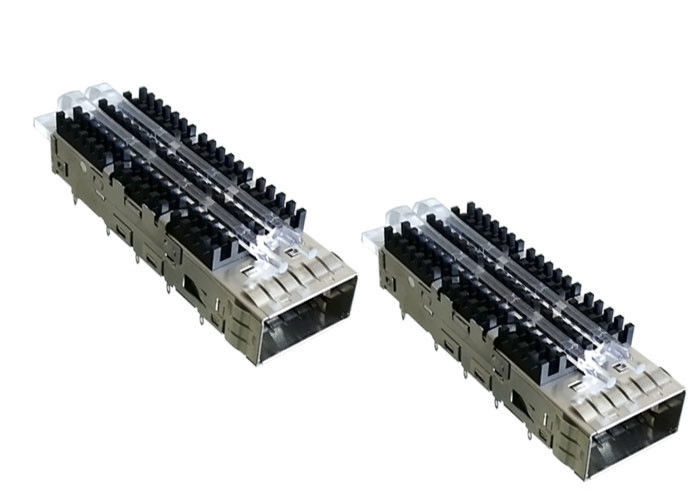

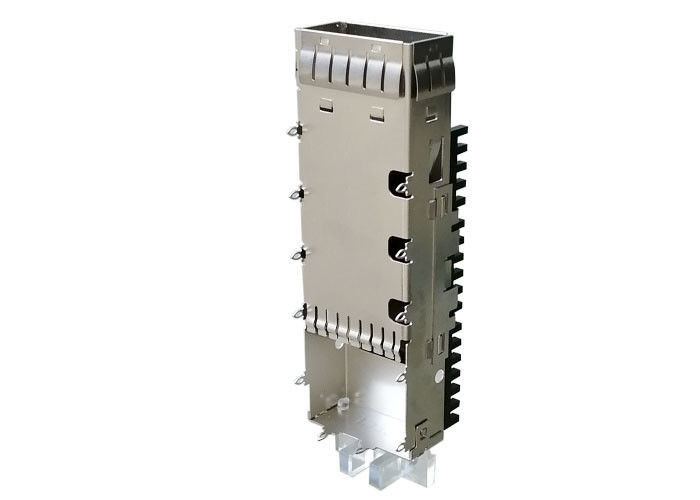

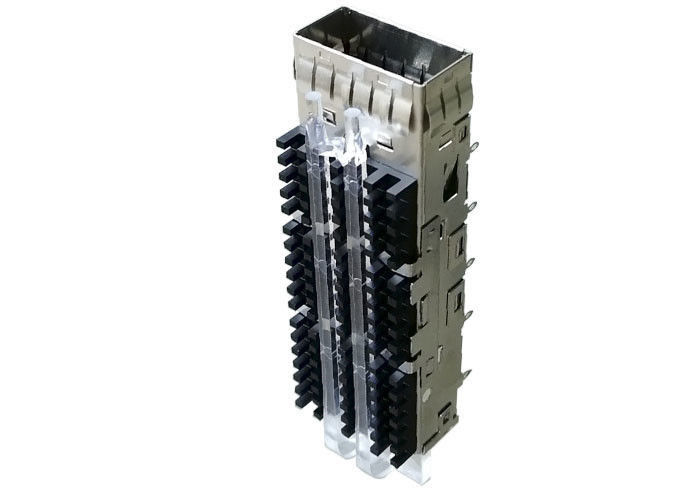

4. QSFP 감금소 (48001-00N011) 구조:
| 제품 이름 | 열 싱크, 통합 공용영역 없는 빛파이프를 가진 단 하나 항구 QSFP14 감금소, |
| QSFP 감금소 길이 | 65.8 mm |
| QSFP 감금소 폭 | 19.46 mm |
| QSFP 감금소 고도 | 13.7 mm |
| QSFP 감금소 강제 맞춤 Pin 길이 | 2.05 mm |
| QSFP 감금소 단 하나 항구 폭 | 18.75 mm |
| QSFP 감금소 단 하나 항구 고도 | 8.95 mm |
| 외관 | 열 분산 구멍과 더불어 Stampled 그리고 형성된 금속 감금소, |
| 빛파이프 | , 사용자가 연결 상태를 알게 하십시오 |
| 열 싱크 | , 더 나은 열 분산을 지키십시오 |
| Monut 유형 | 강제 맞춤 산 유형 |
| 감금소 물자 | 구리 합금 |
| EMI 손가락 봄 | , 더 나은 EMI 보호해주십시오 |
| EMI 틈막이 | 없이 |
5.QSFP 감금소 (48001-00N011) 신청:
6. 제품 이점
| 품목 | 이익 |
| 테이프와 권선에서 포장되는 MT 디자인 | PCB에 쉬운 후비는 물건 그리고 장소를 지킵니다 |
| 압박 적합, 땜납 포스트 및 PCI (1°) 버전에서 유효한 단 하나 항구 감금소; 압박 적합 버전에서 유효한 ganged 감금소 | 각종 널 간격 및 조립 과정과 사용을 가능하게 합니다 |
| 압박 적합 꼬리는 단 하나와 ganged 감금소를 위한 아랫배에 아랫배 신청을 수용합니다 | PCB 부동산의 제일 사용을 지킵니다 |
| 삽입될 경우 단위에 의하여 동쪽으로 향하게 하는 “아랫배에 아랫배” | 항구에서 단위의 제거의 용이함 |
| SMT 발광 다이오드 (LED'S도) 사용을 위한 통합 빛파이프 | 사용자에게 포트 상태와 활동 의견을 제공합니다 |
| 유일한 엄지 래치 | 직관적인 짜기를 잡아당기기 걸쇠를 거 기계장치 제공합니다 |
| PCB에 압박 적합 종료 | 납땜하고, 적용되는 비용을 낮추고 땜납 관련된 문제점을 피하는 Eliminates |
| Ganged 감금소에는 360° 탄성 틈막이, 봄 손가락 및 다수 배경 핀 위치가 있습니다 | provides 날의 사면에 보호하는 EMI를 전진했습니다 |
| 탄성 금속 틈막이 | 우량한 EMI 보호를 위한 2개의 선택권 |
| 아연 diecast backshells | 360° 전기 자석 방해 (EMI) 보호를 제공하십시오 |
7. 이점:
열 분산
우리의 열으로 강화한 해결책은 기업 주요한 열 성과를 더 나은 열 분산을 제공하는 감금소를 통해서정면에 후에 거꾸로 기류 잘 제안합니다.
신호 품질
래치 판 지역에 신호 품질, SFP 포트홀리로 초점을 EMI를 감소시키고 회로 성과의 강직을 피하고 기준에 수락을 지키기 위하여 강화하기 위하여. 제품은 EMI 봄 및 EMI 탄성 틈막이 둘 다 버전에서 고객 시스템 요구조건을 만족시키기 위하여 제안됩니다.
주요 특징 및 이익, 성과 및 융통성
9. Mechnical 그림
당신은 뒤에 오는 그림에서 Demensions 세부사항을 알고 있을 수 있습니다
직접적으로 당신의 조사를 우리에게 보내세요
