원래 장소:
중국
인증:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

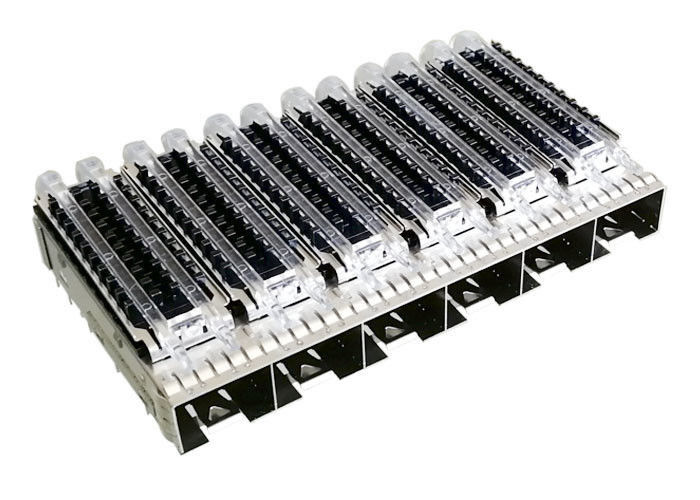

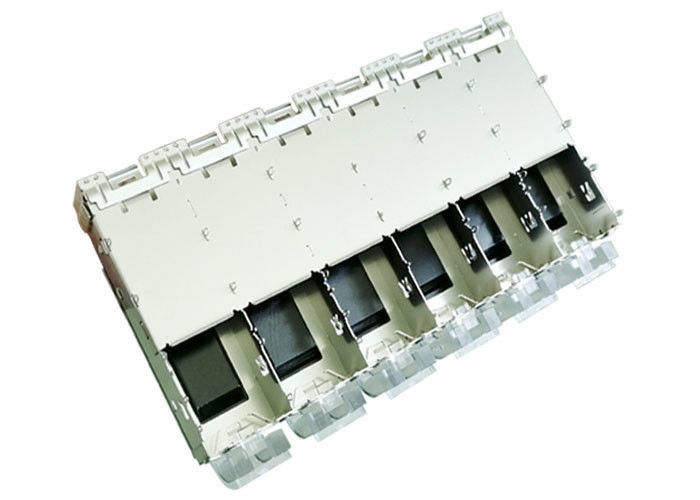

감금소 윗 표면 SFP 감금소 1 x 열 싱크 빛파이프에 Ganged 6에
1. SFP 개관:
Pluggable 작은 모양 요인은 (QSFP) 콤팩트, 자료 통신 신청에 사용된 뜨겁 pluggable 송수신기입니다. 형태 인자 및 전기 공용영역은 작은 형태 인자 위원회의 후원으로 다 근원 계약 (MSA)에 의해 지정됩니다. 그것은 광학 섬유 케이블 또는 활동 수동적인 전기 구리 연결에 네트워킹 기계설비를 (서버와 스위치와 같은) 조화시킵니다. 공동으로 많은 네트워크 구성요소 납품업자가 개발하고 지원한 기업 체재이어, QSFP+를 위한 그리고 100개의 Gbit/s 연결에 사용된 QSFP28로 알려져 있는 4x28 Gbit/s의 고가에 SFP 그리고 10 Gbit/s를 위한 1 Gb/s에서 전송율을 허용하.
통합 연결관 (전기 공용영역)의 유무에 관계없이 일 수 있는 SFP 감금소를 생성하십시오;
고속에 의하여 거리, 섬유 전달하는, 사용자 필요는 SFP 송수신기, 전기 공용영역 및 SFP 감금소에 광 신호 또는 전기 신호를 필요합니다;
SFP 감금소는 실제로 보호 감금소, 많은과 더불어 EMI, 한 조각 구리 합금 물자를 위한, 열 분산 구멍, 설치 Pin (구멍 또는 강제 맞춤 PIN를 통해), 빛파이프 및 열 싱크입니다.
2. SFP 감금소 (47047-00N011) 구조:
| 제품 설명 |
1 x 6 통합 공용영역 없는 열 싱크 그리고 빛파이프를 가진 Ganged SFP 감금소 회의, |
| SFP 감금소 길이 | 55.1 mm |
| SFP 감금소 폭 | 85.95 mm |
| SFP 감금소 고도 | 15.0 mm |
| SFP 감금소 강제 맞춤 Pin 길이 | 2.05 mm |
| SFP 감금소 단 하나 항구 폭 | 14.0 mm |
| SFP 감금소 단 하나 항구 고도 | 8.95 mm |
| 외관 | 열 분산 구멍과 더불어 Stampled 그리고 형성된 금속 감금소, |
| 빛파이프 | , 사용자가 연결 상태를 알게 하십시오 |
| 열 싱크 | , 더 나은 열 분산을 지키십시오 |
| Monut 유형 | 강제 맞춤 산 유형 |
| 감금소 물자 | 구리 합금 간격 0.25 mm |
| EMI 손가락 봄 | , 더 나은 EMI 보호해주십시오 |
| EMI 틈막이 | 없이 |
| 열 싱크 물자 | 표면에 까만 산화물 처리를 가진 알루미늄 |
| 빛파이프 물자 | 명확한 폴리탄산염 색깔 |
| 클립 물자 | 스테인리스 |
3. SFP 감금소 (47047-00N011) 신청:
4. 주문화 서비스
5. 제품 이점
주문 해결책
우리의 지식이 있는 직원 및 날쌘 서비스의 지원을 가진 제안 주문 해결책.
융통성
다 항구 선택권, lightpipes, 도금 및 보호를 포함하여 다양한 감금소를 제안합니다.
열 분산
우리의 열으로 강화한 해결책은 기업 주요한 열 성과를 더 나은 열 분산을 제공하는 감금소를 통해서정면에 후에 거꾸로 기류 잘 제안합니다.
신호 품질
래치 판 지역에 신호 품질, SFP 포트홀리로 초점을 EMI를 감소시키고 회로 성과의 강직을 피하고 기준에 수락을 지키기 위하여 강화하기 위하여. 제품은 EMI 봄 및 EMI 탄성 틈막이 둘 다 버전에서 고객 시스템 요구조건을 만족시키기 위하여 제안됩니다.
주요 특징 및 이익, 성과 및 융통성
6. 이점:
7. Mechnical 그림
당신은 뒤에 오는 그림에서 Demensions 세부사항을 알고 있을 수 있습니다
직접적으로 당신의 조사를 우리에게 보내세요
